GB/T 8807 1988 塑料镜面光泽试验方法
分类：光泽度仪标准
热度：575 ℃
时间：2021-03-10
中华人民共和国国家标准 GB/T 8807-1988塑料镜面光泽试验方法
1.主题内容与适用范围
本标准规定了用20°角、45° 角和60°角测量塑料镜面光泽的三种方法。
本标准适用于塑料镜面光泽的测量。其中20°角用于高光泽塑料，45°角主要用于低光泽塑料，60°角主要用于中光泽塑料。对于镜面光泽的比较，仅适用于采用同-方法的同种类型的塑料。
2.引用标准
GB 2918塑料试样状态调节和 试验的标准环境。
GB 3978标准照明体及照明观测条件。
3.术语
3.1镜面光泽
在规定的人射角下，试样的镜面反射率与同一条件下基准面的镜面反射率之比。用百分数表示，可以省略百分号，以光泽单位表示。
3.2镜面反射率
镜面反射光通量与人射光通量之比。
4.试验仪器及对其要求

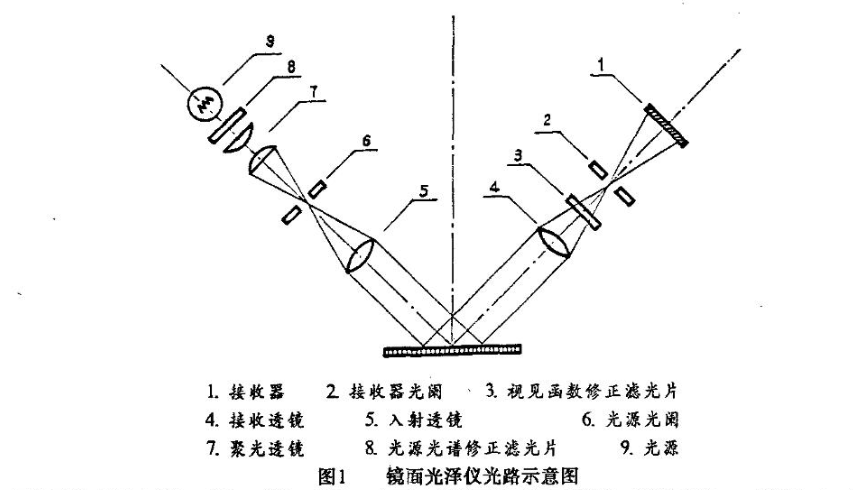

镜面光泽仪光路示意图
4.1.1几何条件
4.1.1.1人射光束 光轴和镜面反射光束光轴位于法线两侧的同一平面内，且与法线构成相等的角度。
4.1.1.2接收应在镜面反射方向上。
4.1.1.3当一块基准板放在试样位置时，光源图象应在接收器光阑的中心形成。
4.1.1.4光源光阑与接收器光阑的几何角度及公差应符合表1规定。
表1
光泽度入射角与光阑对照表
4.1.1.5在4.1.1中规定的立体角内的光束不应有光晕。
4.1.1.6光源应符合GB 3978中标准照明体C或Dss的光谱条件:接收器的光谱响应应再现标准光效率函数V (λ)。
4.1.2精度
一光泽单位。
4.1.3重复性
不大于一光泽单位。
4.1.4再现性
不大于三光泽单位。
4.2薄膜试样的固定装置
任何薄膜必须固定在能使它保持平展、没有伸长的此装置上。
4.2.1真空板 (见图2):通过橡胶管和真空泵或真空导管相联，利用阀门限制其真空度，真空度由真空表测得。
4.2.2备有双面压敏胶带的平板(见图3):为确保试样拉平，在压敏胶带粘住薄膜前不应使薄膜伸长。当压敏胶带失去粘性时，应及时更换。
4.3透明试样用的背衬
选用乌黑的底板，最好是黑腔，必须放在透明试样的背后。
4.4标准板
4.4.1一级工作标准板
选用高度抛光的平整黑玻璃板。对于20°角和60°角,采用折射率为1.567的黑玻璃板，光泽值规定为100;对于45°角，采用折射率为L.540的黑玻璃板，光泽值规定为55.9。
4.4.2二级工作标准板
选用坚硬、平整、表面均匀的陶瓷等，但必须经过符合4.1.1条之镜面光泽仪的校正。
4.4.3标准板的使用及维护
标准板须保持清洁，不得损伤其表面。使用时，应拿其边缘，切勿触摸表面。清洗时，切忌用毛巾、硬毛刷或纸等擦抹，应采用一般光学镜片的清洗液清洗表面。不用时，应放在密封干燥的容器内。此外，标准板须定期检验和重新定标。
5.试样及其制备
5.1试样表面应光滑平整、无脏物、划伤等缺陷。试样应在不同部位裁取，其尺寸为100mmX 100mm。试验中每组试样应不少于3个。
薄膜固定用真空板

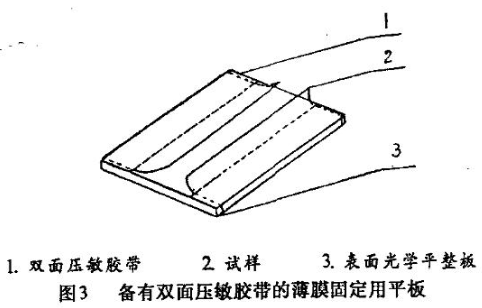

备有双面压敏胶带的薄膜固定用平板
5.2试样状态调节和试验环境
按GB 2918中的常温、常湿进行。
6.试验步骤
试验中必须对镜面光泽仪进行校正。首先，对一级工作标准板定标，然后，检验二级工作标准板的镜面光泽。如果二级工作标准板的测量读数超过其标称值一个光泽单位，那么，该镜面光泽仪必须由制造厂调整后，方能使用。
7.漫射校正
仅在制造厂和用户协商一致情况下采用。进行此项校正时，入射光束以45°角方向照射试样，0°角方向接收。测得的反射值乘以表2的百分因子，即为光泽校正值。
8.结果的计算和表示
8.1测量结果以一组试样的算术平均值表示，精确到0.1光泽单位。

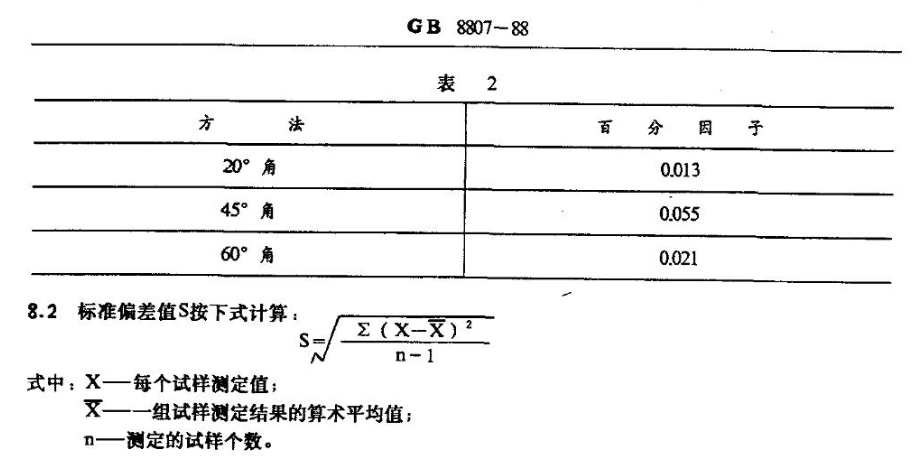

光泽度仪测量百分因子对照表
9试验报告;
试验报告包括下列内容:
a.塑料名称、规格、生产厂;
b.试样的表面状态;
c.试样的制备方法;
d.薄膜试样固定装置;
e.采用的方法(20°角、45°角或60°角) ;
f.状态调节和试验环境;
g.镜面光泽标准板;
h.镜面光泽算术平均值;
1.必要时给出标准偏差;
i.试验日期、人员。
附加说明:
本标准由中华人民共和国轻工业部提出。
本标准由轻工业部塑料加工应用科学研究所归口。
本标准由轻工业部塑料加工应用科学研究所负责起草。
本标准参照采用ASTM D2457- 77 (塑料薄膜镜面光泽标准试验方法)和ASTM D523-80(镜面光泽的标准试验方法)。
编者附注：本标准《GB/T 8807 1988 塑料镜面光泽试验方法》来源于网络，为方便大家分享、查找与下载而整理本页面，如有疑问以原版文件为准。
