GB/T 3295 1996陶瓷制品45°镜向光泽度试验方法
分类：光泽度仪标准
热度：284 ℃
时间：2021-03-05
前言
本标准是参照美国试验与材料协会标准ASTMC346--76(81年通过复审)《陶瓷材料45°镜面光泽度标准试验方法》有关规定进行修订的,是非等效采用了ASTM C346一76。
本标准除按GB/T 1.1-1993《标准化工作导则第1 单元:标准的起草与表述规则第1部分:标准编写的基本规定》对GB 3295--82进行编辑性修订外,在下列章节中有所更改:
---增加了第1章范围、第2章术语和第3章原理。
将原第1章的测试仪器改为第4章的仪器装置;增加了第4.1条中仪器稳定度和示值误差的要求;增加了第4.2条标准板的内容。
---在第 6章试验方法中,通过试验验证,增加了实验室光照强度的规定条件;对6.2.3条作了修订，由原来的寻找试样最大反射率改为在每件试样上各测量五点。
---增加了第7章计算与结果表示和第8章测试报告的有关内容。
---自本标准实施之日起,原GB3295--82《日用陶瓷器光泽度测定方法》作废。
本标准的附录A是标准的附录。
本标准由中国轻工总会质量标准部提出。
本标准由全国陶瓷标准化中心归口。
本标准负责起草单位:中国轻工总会陶瓷研究所。
本标准主要起草人:占叶花、王秀英。
1、范围
本标准规定了带釉陶瓷试样以及有类似反射特征的其他试样镜向光泽度的测定方法。
本标准适用于比较陶瓷制品的光泽度,也可通过光泽损失的测量研究陶瓷制品的耐腐蚀性、耐磨性以及其他外界因素对制品表面所造成的影响。
2、术语
2.1 镜向光泽度
在相同条件下,试样与参照标准板在镜向反射方向上反射光强度的比值乘以100。
2.2参照标准板
表面在理想抛光的状态下.折射率np为1.567的黑玻璃板的光泽度定为100光泽单位。
3.原理
在规定入射角下,以一定条件的光束分别照射标准板和被测样品,并在其镜向反射角上,以一定的接收条件来测量样品和标准板的反射光强度。试样光泽度值按式(1)计算:
4.仪器装置
4.1光泽度计
几何角为45°,仪器稳定度不大于士0.4光泽单位，示值误差不大于士1.2光泽单位。
4.2 标准板
4.2.1一级标准板 采用高抛光的黑玻璃板。将折射率为1.567的黑玻璃板的光泽度定为100。
4.2.2工作标准板采用表面平整、均匀、耐磨性好的陶瓷板或抛光黑玻璃板,工作标准板应在光泽度计上定期与一级标准板校核。
5.试样
试样表面应无明显凹凸不平、翘曲或裂纹。数量三件。
6.试验方法
6.1试验条件
光泽度测量要求在光照强度不大于20 Ix(用于街道照明的光照强度)的环境中进行。
6.2 试验步骤
6.2.1 按仪器操作规程预热稳定仪器。
6.2.2 用工作标准板校核仪器。
6.2.3将试样表面擦拭干净,在每件试样表面各测量五点,尽量使测量面与测量窗口工作面接触。
6.3测量试样的光泽损失时,应固定试样处理前后的测量位置和方向。
7.计算与结果表示
7.1以每组试样的算术平均值作为该试样的光泽度值,若单个测量值与平均值的偏差大于10%时,舍去该值,必要时,记录平均值和极限值,保留小数点后一位数字。

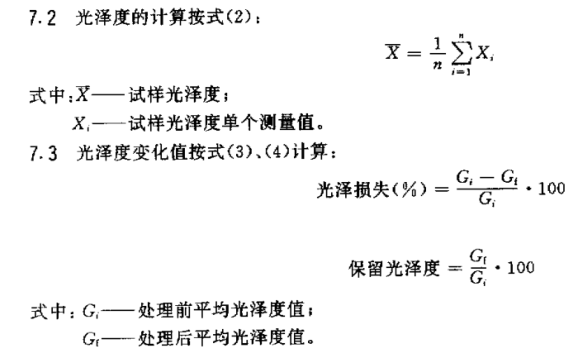

7.2 光泽度的计算按式(2):
8.测试报告
测试报告包括以下内容:
a)试样名称、规格、数量;
b)送样单位、送样日期;
c)依据标准;
d)仪器规格、型号和制造厂家;
e)测量结果,必要时说明单个光泽度值与平均值偏离较大的试样或其他情况;
f)测量单位、日期和测量人员。
附录A
(标准的附录)
折射率的对应标准np为1.540时光泽度值的转换
在陶瓷制品的镜向光泽度测量中,如应用某些国外标准取折射率的对应标准np为1.540,这时光泽板的光泽度值相对于np为1.567的光泽度值,在自然光条件下,有以下转换关系:
编者附注：本标准《GB/T 3295 1996陶瓷制品45°镜向光泽度试验方法》来源于网络，为方便大家分享、查找与下载而整理本页面，如有疑问以原版文件为准。
